스마트 무선원격 가로등 관제 감시제어 시스템

무선원격 가로등 감시제어시스템

무선원격 가로등 관제시스템의 개요

양방향 CDMA 가로등 제어 시스템은 기간 통신망(CDMA)을 이용한 가로등 무선 원격 제어기로 가로등의 입출력을 제어하는 메인 제어부와 CDMA 통신을 수행하는 통신 제어부로 구성되어 가로등을 제어하는 장치이다. 또한 개별 가로등(등주) 제어를 위해 전력선 통신(PLC) 모듈 혹은 무선(RF 447MHz) 모듈을 내장하여 가로등을 보다 효과적으로 관리할 수 있다.

시스템 구성 장비

무선원격 가로등 관제시스템 구축 기대효과

무선원격 가로등 관제시스템의 주요 기능

중앙관제서버
시청등 가로등관리 사업주체의 상황실에 설치
● 무선원격 점,소등제어 및 운용데이타 설정기능
● 가로등 자동점멸기 상태 확인 및 점검 기능
● GIS를 이용한 가로등분전함 및 가로등 시설물 위치 표시 및 DB저장기능
● GIS기반 시설물 DB관리 및 검색
● 관리자 핸드폰 비상통보

가로등용 무선식 자동점멸기(양방향)

가로등 배전함내 설치하여 동작 및 고장 발생 감시 및 실시간 통보
● 무선원격 점,소등제어 기능 (자동, 수동)
● GPS 표준시각 수신에 의한 자동 시각보정 기능
● 이중안전 제어기능(self control) – 전자식 타이머기능 내장
● 주 차단기 및 분기회로 차단기 상태 감시 기능 – 정전, 분기단락, 누전
● 무선원격 운용 데이터 변경기능 및 현장 변경 기능
● 무선제어신호 수신상태 감지 및 표시기능
● 지역별 ID설정 및 점,소등 시간차에 의한 구분제어 기능
● 격등 , 심야소등 설정 및 제어 기능
● 가로등 Dimming 설정 중계기능 – 등주감시기 설치시

등주감시점멸기

가로등 등주내 설치하여 램프, 안정기 동작 및 고장 발생 감시 및 실시간 통보
● 등주 개별 제어 및 감시 기능 – 램프고장, 안정기고장, 누전상태
● 누전 안전 장치 기능
● 등주 개별 격등제어 기능
● 가로등 Dimming 제어 기능 – LED, 무전극 가로등
● 비상전환 직결 동작 기능

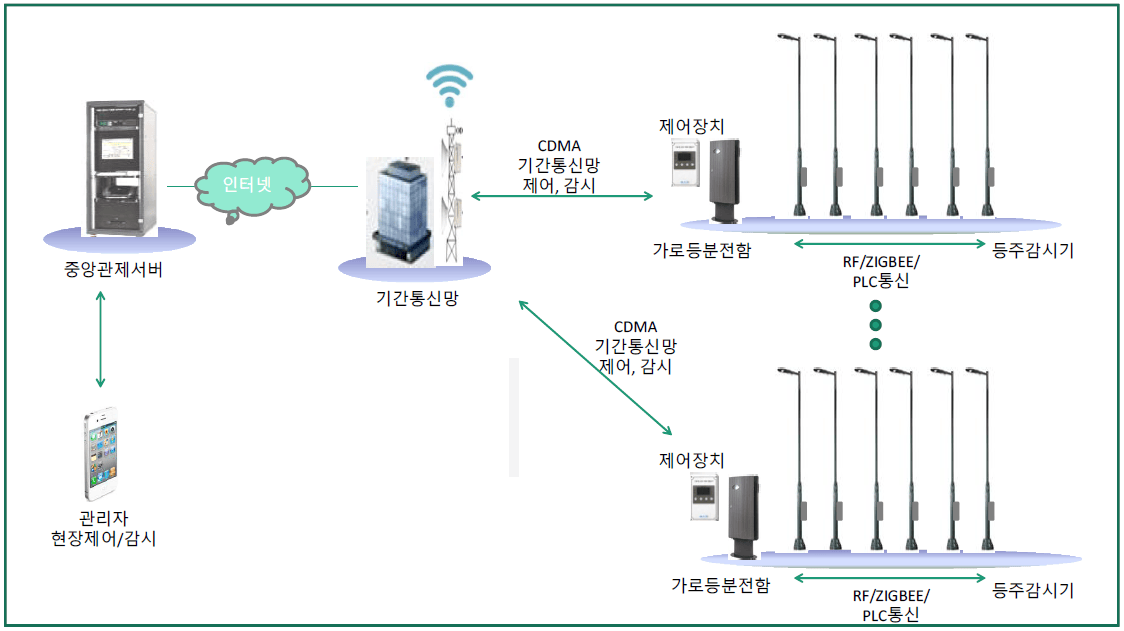

무선원격 가로등 관제시스템의 계통도

관제서버의 구성

본 시스템은 크게 가로등 및 분전함의 상태를 모니터링하고 제어를 위한 사용자 인터페이스(UserInterface)를 제공하기 위한 모니터링 서버와 분전
함과의 실제적인 데이터 통신을 담당하는 통신 서버로 구성된다.
통신 서버는 분전함에 설치된 에어미디어 데이터통신모뎀과 TCP/IP 기반의 소켓통신을 하며 이를 위해 통신서버시스템에는 고정된 IP를 제공하는 인터넷 회선이 필요하다.
1) 통신 서버
분전함으로부터 발생하는 관제 데이터와 모니터링 서버로부터 발생하는 운영정보 및 제어데이터를 저장하고 통신모뎀을 통해 분전함에 전달하는 역할을 수행한다.
2) 모니터링 서버
관제 시스템에 필요한 관리자 인터페이스를 담당하는 서버로, 분전함 및 가로등 상태 모니터링, 분전함 제어, 운용 정보설정 및 각종 조회 기능을 제공한다.
